5.5.2 Relation pression – volume (P/V)



La définition physique du travail est le produit d’une force (F) par un déplacement (D) ou d'une pression (P) par un volume (V):



Un graphique comportant le volume ventriculaire en abscisse et la pression générée en ordonnée illustre un cycle cardiaque sous la forme d’une boucle quadrilatère dont la surface est l’équivalent du travail éjectionnel et dont les côtés correspondent à la contraction isovolumétrique, à l’éjection systolique, à la relaxation isovolumétrique et au remplissage diastolique (Figure 5.52A). Au cours d'un cycle cardiaque, le ventricule parcourt la boucle en sens inverse des aiguilles d'une montre [9].

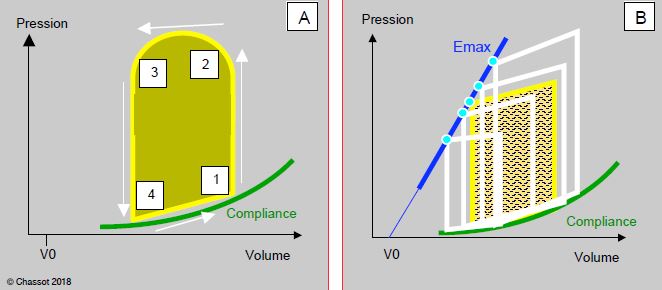

Figure 5.52 : Boucle pression – volume. A : Boucle posée sur la courbe de compliance diastolique. 1 : point télédiastolique. 1 → 2 : contraction isovolumétrique. 2 : début de l’éjection. 2 → 3 : phase de l’éjection systolique. 3 : point télésystolique. 3 → 4 : relaxation isovolumétrique. 4 : début du remplissage. 4 → 1 : remplissage diastolique. B : Construction de la pente d’élastance maximale Emax, ou élastance télésystolique Ets (en bleu), par l’alignement des points télésystoliques d’une famille de courbes obtenues à des précharges différentes chez le même individu. V0 : volume ventriculaire résiduel à pression nulle.



En variant la précharge de l’individu observé, on obtient une famille de courbes isomorphes mais de surfaces différentes correspondant à des remplissages différents. Cependant, tous les points télésystoliques (points 3) apparaissent alignés sur une quasi-droite (Figure 5.52B). Cette courbe est l’élastance maximale (Emax) ou élastance télésystolique (Ets) du ventricule, dont la pente est une expression de la contractilité du ventricule ; sa valeur normale est 4.0 - 5.5 mmHg/ml pour le VG [1,8,10]. Elle a été dénommée élastance par analogie à un élastique qui serait tendu en télédiastole et dont le retour à la dimension de base représenterait l’éjection systolique. A la fin de la systole, la contraction a produit une grande augmentation de pression par unité de changement de volume; l'élastance est donc maximale et représente l'intensité de la tension de paroi systolique du ventricule. Elle est indépendante de la précharge, mais faiblement sensible à la postcharge. Cette ligne ne rejoint pas l'abscisse (volume) au zéro de l'ordonnée (pression), mais à un point V0 non-nul, qui représente le volume ventriculaire résiduel ou volume en-dessous duquel le ventricule ne développe aucune pression; ce dernier varie selon le degré de dilatation du ventricule, et déplace l'ensemble de la boucle vers la droite lorsqu'il augmente [8]. La pente de l'élastance venticulaire (Ets ou Emax) est définie par le rapport entre le point télésystolique et le volume résiduel (en mmHg/mL): Ets = Pts/Vts. Elle exprime la performance systolique du ventricule comme résultante de la contractilité intrinsèque du myocarde et de sa structure fonctionnelle caractérisée par sa tension de paroi et sa géométrie, mais elle est pratiquement indépendante des conditions de charge. Les schémas utilisés pour représenter la boucle P/V sont une approximation géométrique de l'image réelle obtenue en clinique, qui est plus complexe et moins lisible (Figure 5.53) [4].

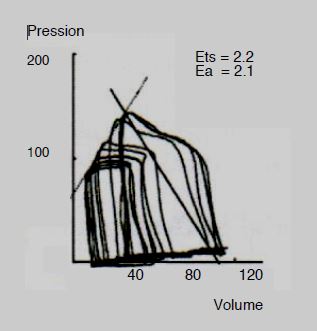

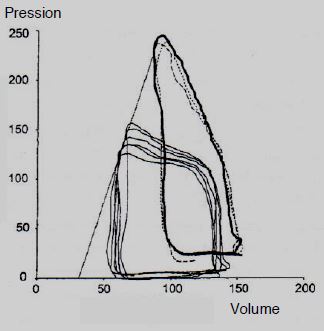

Figure 5.53: Exemples d'enregistrements réels de boucles P/V. Chaque famille de boucles est obtenue en variant la précharge (gonflement d'un ballon dans la veine cave inférieure); les points télésystoliques sont alignés sur la droite d'élastance télésystolique (Ets) ou élastance maximale (Emax). A: individu normal. B: effet d'un effort isométrique (augmentation de postcharge) [extrait de: Kawaguchi M, et al. Combined ventricular systolic and arterial stiffness in patients with heart failure and preserved ejection fraction. Circulation 2003; 107:714-20]. Pression en mmHg, volume en mL.



Une augmentation de la précharge déplace le point télédiastolique (point 1) vers le haut et vers la droite en suivant la relation pression-volume diastolique qui n’est autre que la compliance ventriculaire. Cette dernière est curvilinéaire : très horizontale à bas volume de remplissage, elle se redresse progressivement lorsque le volume ventriculaire augmente (voir Figure 5.76). Si la contractilité reste inchangée, une diminution de postcharge augmente le volume éjecté alors qu'une augmentation le diminue; ce dernier phénomène est beaucoup plus marqué à basse contractilité, puisque la pente Ets est faible et que de petites variations de l'ordonnée (pression) se traduisent par de fortes variations de l'abscisse (volume) [3].



Le travail cardiaque externe (TCE) est défini par la surface de la boucle pression-volume (Travail = Pression • Volume) ; c’est le travail fourni lors de l’éjection. Le travail cardiaque interne (TCI) est représenté par la surface triangulaire comprise entre la compliance, l'élastance et la ligne de relaxation isovolumétrique (triangle compris entre les points 0 – 4 – 3) (Figure 5.54A). Il représente le travail nécessaire à la mise sous pression du système ventriculaire. D'un point de vue énergétique, le travail cardiaque externe nécessité par l'éjection consomme les 30-40% de la mVO₂ totale. Le travail interne de pression consomme également 30-40% de la mVO₂, et les flux ioniques intracellulaires le 20% restant. Seule la composante éjectionnelle fournit un travail externe. L’efficience du moteur ventriculaire est le rapport du travail fourni (éjection) par rapport à la mVO₂ totale (TCE + TCI) ; elle est donc de 30-40%, ce qui est un bon rendement pour un moteur [7]. Une surcharge de pression déplace la boucle P/V éjectionnelle vers le haut et vers la droite (Figure 5.54B); pour conserver la même surface (travail éjectionnel identique), la boucle devient plus étroite. Le volume éjecté est alors plus petit. Par contre, le travail interne de pression a augmenté de manière considérable. L’efficience du ventricule a diminué. La surcharge de pression est énergétiquement plus coûteuse qu'une surcharge de volume, et la postcharge a une influence considérable sur l'efficience mécanique du myocarde et sur sa consommation d’O₂. Les ventricules sont plus performants comme pompe-volume que comme pompe-pression. On comprend dès lors l'importance de baisser la postcharge lors d'insuffisance ventriculaire.

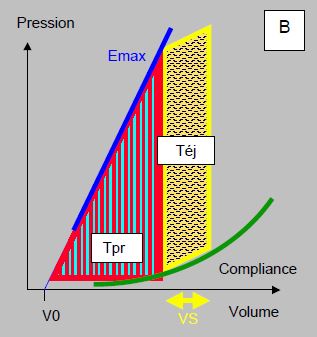

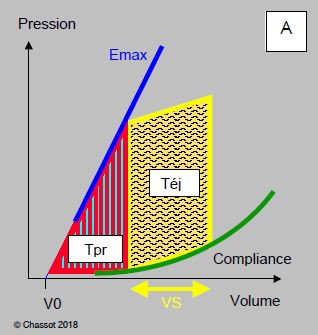

Figure 5.54 : Définition du travail ventriculaire (Pression • Volume). A. Le travail éjectionnel externe (Téj) est équivalent à la surface du quadrilatère de la boucle P • V. Le travail interne de pression (Tpr) est équivalent à la surface du triangle compris entre la pente Emax, la courbe de compliance et le point V0 correspondant au volume ventriculaire à pression nulle. Flèche jaune : volume systolique (VS). B. Travail ventriculaire lors d’augmentation de la postcharge (hypertension artérielle, sténose aortique, clampage de l’aorte). La pente Emax (contractilité) est identique. La surface du quadrilatère reste la même, mais il est allongé vers le haut (haute pression) et déplacé vers la droite ; le travail externe (Téj) reste le même, mais le volume éjecté est plus faible (flèche jaune, VS). Par contre, le triangle représentant le travail de pression (Tpr) a considérablement augmenté. Le rapport Téj / Ttotal est plus faible, donc l’efficience du moteur ventriculaire a baissé. La mVO₂ augmente pour fournir le même travail éjectionnel.



Lorsqu’on dispose d’un cathéter pulmnaire de Swan-Ganz, on peut calculer le travail ventriculaire par la formule : LVSW (left ventricular stroke work) =  [1.36 • (PAM – PAPO) • VS] / 100  (en g•m).



La relation pression-volume télésystolique est un excellent indice de l'état inotrope du ventricule: une intervention inotrope positive augmente la pente de la courbe Emax, donc augmente le travail fourni et la pression télésystolique (Pts) atteinte par le ventricule, alors qu'un effet inotrope négatif les abaisse. La pente de la courbe diastolique (compliance) peut être modifiée par la pathologie ou la thérapeutique; un effet lusitrope positif déplace la relation pression-volume diastolique vers le bas et vers la droite (compliance augmentée). Un effet lusitrope négatif déplace la courbe vers le haut et vers la gauche (compliance diminuée): les pressions de remplissage sont plus élevées. Lors d’insuffisance cardiaque, la pente Emax est abaissée et la courbe de compliance élevée. Le volume systolique est abaissé, et le travail éjectionnel fourni est minime. Dans un ventricule insuffisant, l’efficience devient très faible parce que le volume éjecté est petit mais les pressions de remplissage sont élevées ; le TCE est beaucoup plus petit que le TCI (Figure 5.55) [2].

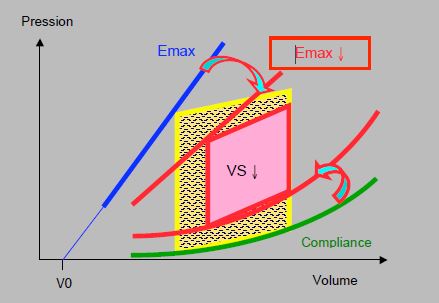

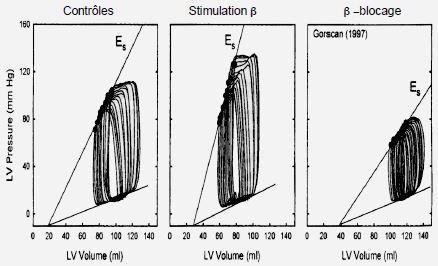

Figure 5.55 : Boucle Pression • Volume lors d’insuffisance ventriculaire. La baisse de la pente Emax et la restriction de la compliance ventriculaire diminuent le volume éjecté et le travail externe fourni. Trois exemples de boucles Pression • Volume illustrent cette variation chez un même patient: en situation normale, sous stimulation catécholaminergique et sous β-bloqueur ; cette dernière image est identique à celle de l’insuffisance ventriculaire [extrait de: Gorcsan J, et al. Left ventricular pressure-volume relations with transesophageal echocardiography automated border detection: comparison with conductance-catheter technique. Am Heart J 1996; 131:544-52].




La boucle P/V est très utile pour illustrer les conditions hémodynamiques créées par les valvulopathies [5,6,7,11].

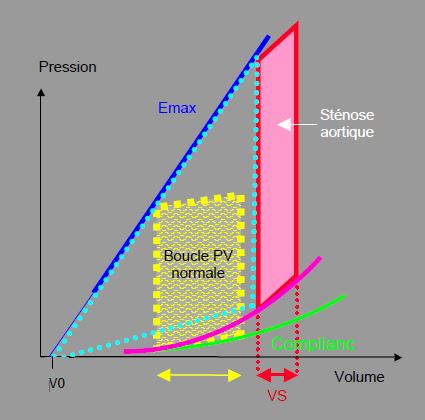

Figure 5.56 : Boucle Pression • Volume en cas de sténose aortique. L’augmentation de postcharge déplace la boucle PV vers le haut et vers la droite. La pente de l’élastance maximale (Emax) est inchangée, mais la courbe de compliance est anormale. A surface équivalente (travail externe inchangé), la boucle est plus étroite, donc le volume éjecté est plus petit (VS : volume systolique). Alors que la performance éjectionnelle diminue, le travail de pression est très augmenté, comme le montre l’augmentation de la surface du triangle contenu entre l’Emax, la compliance et la boucle PV (pointillé bleu pâle). L’efficience dynamique est très diminuée, même si la pression développée est plus haute.

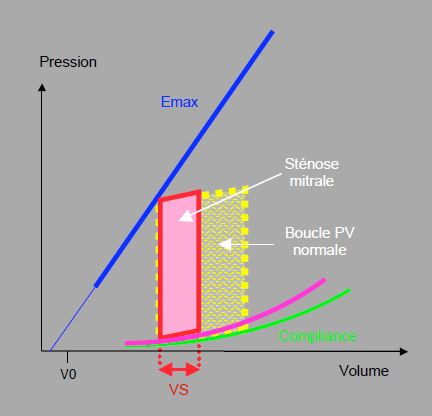

Figure 5.57 : Boucle Pression • Volume en cas de sténose mitrale. La restriction au remplissage ventriculaire conduit à un tout petit volume ventriculaire placé sur des valeurs d’Emax et de compliance encore normales ; cela n’est cependant pas toujours le cas (myocardite rhumatismale, par exemple). Le volume systolique (VS) et le travail éjectionnel sont réduits, mais le travail de pression est normal.

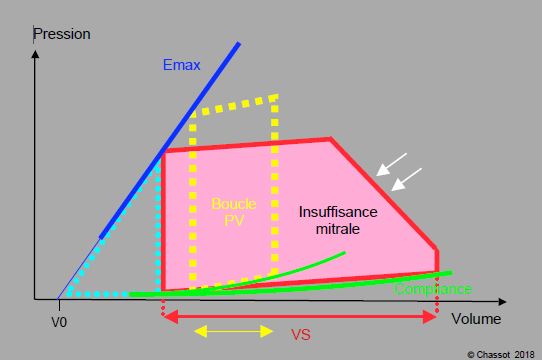

Figure 5.58 : Boucle Pression • Volume en cas d’insuffisance mitrale (IM). La pente Emax et la courbe de compliance sont normales, mais le volume éjecté (VS, rouge) est très augmenté par rapport à la normale (double flèche jaune). Comme la valve mitrale fuit dès que la pression monte dans le VG, la phase de contraction isovolumétrique est quasi-inexistante et le VG régurgite dans l’OG avant même d’éjecter dans l’aorte ; c’est la raison de la pente oblique de cette phase (flèches blanches). Le travail de pression (triangle pointillé bleu clair) est normal. L’IM représente une surcharge de volume à postcharge basse, situation énergétiquement très favorable pour le VG. Dans l’IM aiguë, la dilatation ventriculaire n’existe pas, le volume est à la limite supérieure de la normale, mais la pression télédiastolique est très élevée.

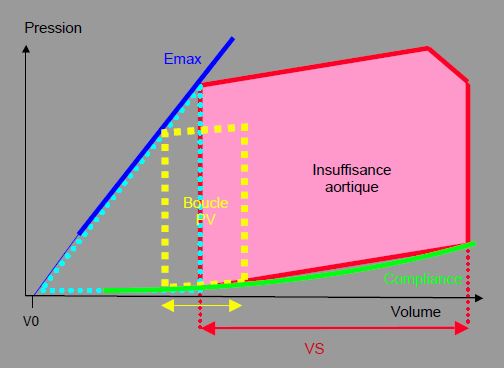

Figure 5.59 : Boucle Pression • Volume en cas d’insuffisance aortique (IA). La courbe de compliance est déplacée vers la droite à cause de l’augmentation de volume diastolique due à la régurgitation qui se fait à la pression diastolique de l’aorte, mais sa pente reste très plate car le VG est encore souple. Le volume éjecté est immense (VS) par rapport à sa valeur normale (jaune), car l’IA provoque les plus fortes dilatations ventriculaires que l’on rencontre en clinique (cœur bovin). Le travail de pression (triangle pointillé bleu clair) est augmenté à cause de la tension de paroi élevée (dilatation) en protosystole. En cas d’IA aiguë, le volume du VG est à la limite supérieure de la normale, mais n’a pas le temps de s’agrandir ; par contre, l’excès de remplissage diastolique avec une compliance normale conduit à une augmentation très importante de la pression diastolique ; la boucle PV est réduite, mais surélevée.

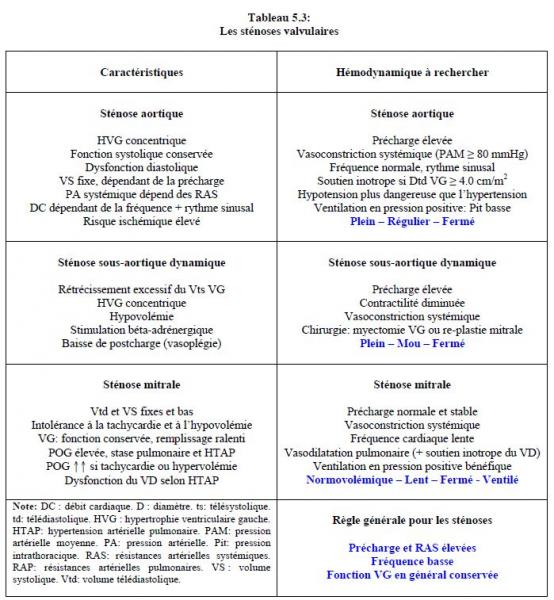

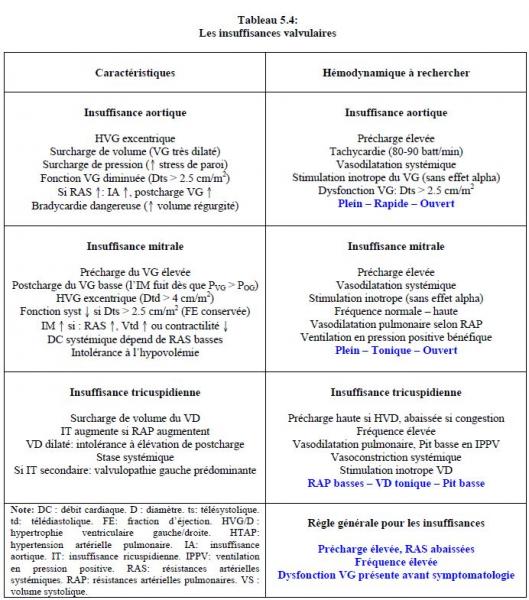

Comme l’illustrent les boucles P-V, chaque valvulopathie présente des caractéristiques hémodynamiques particulières. En clinique, ceci implique de rechercher les conditions hémodynamiques qui sont favorables à l’équilibre circulatoire. Pour l’anesthésiste et le réanimateur, il est capital de comprendre ces contraintes afin d’assurer la meilleure stabilité dans la prise en charge des malades. D’une manière générale, il faut maintenir une précharge et postcharge élevées et une fréquence normale dans les sténoses (Tableau 5.3), mais une postcharge basse et une fréquence élevée dans les insuffisances (Tableau 5.4). Vu les conditions de charge particulières, le volume systolique et les dimensions du ventricule sont les meilleurs critères pronostiques du point de vue fonctionnel : diamètre télédiastolique dans les sténoses et diamètre télésystolique dans les insuffisances. Plus le VG est grand, plus le risque de dysfonction est élevé. La fraction d'éjection est un marqueur peu fiable de la performance systolique dans les valvulopathies (voir Fraction d'éjection).
