11.3.3 Calculs hémodynamiques



L’équation de continuité exprime la loi de conservation de l’énergie. Elle spécifie que le flux, produit de la surface et de la vélocité (S • V, en cm³/s), est identique tout au long d’un parcours:



S1 • V1  =  S2 • V2



où S et V sont les surfaces et les vélocités à deux endroits différents (Figure 11.28A). Si l’on connaît S1, V1 et V2, il est possible de calculer S2 :



S2  =  ( S1  •  V1 ) / V2

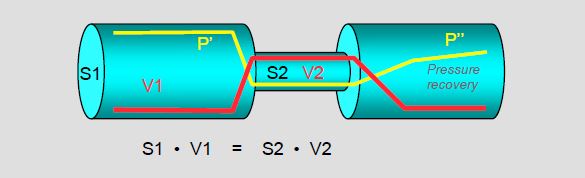

Figure 11.28 A : L’équation de continuité exprime la loi de conservation de masse : le produit de la vélocité du flux (trait rouge) et de la surface du tube est constant. Dans la zone rétrécie, la vélocité augmente, mais la pression (trait jaune) baisse ; c’est le principe de la conservation de l’énergie cinétique. La pression remonte dans la zone distale au rétrécissement (pressure recovery), avec une perte de charge due aux frottements et aux tourbillons (P’’ < P’). L’échocardiographie mesure le gradient de pression à partir de la vélocité maximale : ΔP = 4 (V2² – V1²), donc avant la récupération de pression [4].



Hormis les pertes dues à la friction, le produit de l'énergie cinétique (Ec) et de l'énergie de pression (Ep) reste constant. Au passage d'une sténose, la vitesse s'accélère (hausse de Ec) et la pression diminue (baisse de Ep); c'est la situation au niveau de la vena contacta. Après la sténose, la chambre de réception est large, la vitesse diminue et la pression réaugmente: c'est le phénomène de la récupération de pression (pressure recovery) ou reconversion de Ec en Ep distalement à la vena contracta. Cette transformation peut représenter une diminution de 20% du gradient de pression réel à travers une sténose aortique [1].



La Vmax représente la vélocité du flux à un instant précis de la systole ou de la diastole, mais ce flux peut être évolutif au cours du cycle cardiaque. De ce fait, l'utilisation de l'intégrale des vélocités (ITV, en cm) est préférable, car elle représente l'ensemble des vélocités par rapport au temps (durée du flux). Le produit de la surface S (en cm²) et de l'ITV (en cm) donne le volume (cm³) systolique ou diastolique. L'ITV est obtenue en dessinant à l'écran l'enveloppe du flux.



Si l’on recherche la surface d’une sténose aortique, par exemple, on peut la calculer à partir du volume systolique dans la chambre de chasse du VG (CCVG) et de l'ITV du flux à travers la valve aortique :



S_Ao  =  ( S_CCVG  •  ITV_CCVG ) / ITV_Ao



Ce calcul peut se faire de la même manière à différents endroits du flux sanguin, mais toujours en prenant soin de placer l’axe Doppler au centre du flux pour éviter les variations de vélocités liées aux parois et aux courbures. D'une manière générale, il est plus adéquat de remplacer la Vmax par l'intégrale des vélocités (ITV) dans le calcul.





L’équation de Bernoulli permet la mesure du gradient instantané de pression (ΔP) à travers un orifice ou entre deux cavités. Comme on utilise la Vmax pour ce calcul, on mesure en fait le gradient maximal, qui a lieu pendant le pic de vélocité. Ce ΔPmax est toujours plus élevé que le gradient pic-à-pic mesuré par cathétérisme, car ce dernier ne correspond pas à des pressions simultanées (Figure 11.28B). Le gradient moyen, qui est la moyenne de tous les gradients instantanés, est identique lorsqu’on le mesure par échocardiographie ou par cathétérisme.



Dans l’équation de Bernoulli, on néglige les facteurs liés à l’accélération locale, qui n’est significative que pour les longues sténoses, et à la friction, qui n’a d’importance que pour des hématocrites > 60%. On obtient une équation modifiée :



ΔP  =  4  •  (V2² – V1²)



où V1 est la vélocité en amont de l’orifice et V2 la vélocité en aval. Si V1 est < 1.5 m/s, on peut négliger ce facteur, et l’équation simplifiée devient :



ΔP  =  4  •  (Vmax) ²



L’abandon de V1 est très pratique pour le calcul, mais peut surestimer gravement le gradient si la vélocité d’amont est élevée. Ceci est particulièrement important en position aortique ; ne pas tenir compte de la vélocité dans la chambre de chasse conduit à une surestimation du gradient à travers la valve aortique de 9 à 30 mmHg. L’équation de Bernoulli simplifiée est très précise sauf dans trois circonstances :



L’axe de mesure Doppler doit toujours être le plus voisin possible de celui du flux mesuré. Le calcul du gradient entre deux cavités permet de mesurer la pression dans l'une lorsqu'on connaît celle de l'autre. Par exemple, la Vmax d’une insuffisance tricuspidienne donne le gradient de pression entre le VD et l’OD en systole; si l’on ajoute la POD à ce gradient, on obtient la pression systolique du VD, en principe équivalente à la PAP systolique: PAPs  =  4 • (Vmax IT) ² + POD (voir Insuffisance tricuspidienne, Calcul de la PAP).





Les mesures faites à partir des flux Doppler sont évidemment influencées par l'état hémodynamique du patient. Pour la même surface d'ouverture, le gradient à travers une valve augmente si :



Le gradient s'abaisse dans les conditions inverses. Lorsqu'on procède à des mesures quantitatives (surface d'une sténose ou orifice de régurgitation d'une insuffisance, par exemple), il est de la plus haute importance de rétablir des conditions hémodynamiques aussi proches que possible de la norme (normovolémie, normotension, contractilité satisfaisante), quitte à imposer momentanément un test d'effort au malade avec un vasoconstricteur et/ou un agent inotrope. D'autre part, il est toujours préférable de se baser sur les mesures les moins dépendantes de l'hémodynamique, comme la planimétrie bidimensionnelle (lorsqu'elle est faisable) ou le diamètre de la vena contracta.



D'une manière générale, les valvulopathies causées par des lésions organiques sont moins dépendantes de l'hémodynamique que les insuffisances fonctionnelles. Mais en salle d'opération, le patient est dans une situation très différente de celle d'un cabinet de cardiologie. Il est endormi et ventilé en pression positive, son tonus sympathique est diminué (baisse des RAS et du débit cardiaque), le régime de pression à l'intérieur de sa cage thoracique est anormal. Dans ces conditions, une insuffisance mitrale peut diminuer de moitié [2].





© CHASSOT PG, BETTEX D, Août 2011, dernière mise à jour Août 2018
